文章摘要
本文将以手把手教学的方式，详细介绍如何基于CANN官方Sample仓库复现并修改Ascend C算子案例。文章将从环境准备、样例获取、代码结构解析、编译运行到自定义修改的完整流程展开，帮助开发者快速掌握Ascend C算子开发的实战技能。通过本文的学习，您将能够独立运行官方样例，并基于样例进行二次开发，实现自己的自定义算子。

手把手教学：基于CANN官方Sample仓，复现并修改Ascend C算子案例

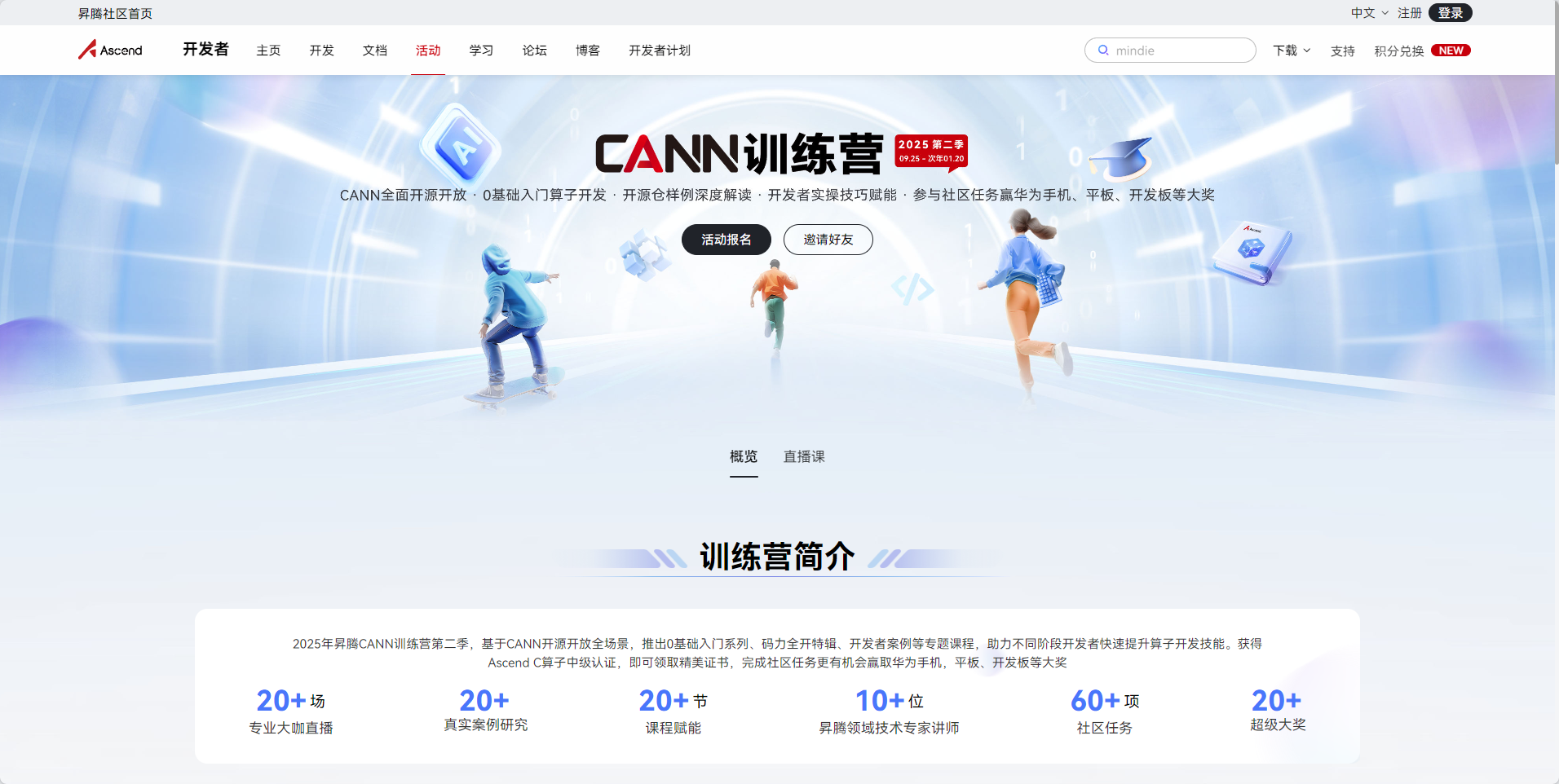

昇腾CANN训练营简介

2025年昇腾CANN训练营焕新升级，依托CANN全面开源开放，推出四大定制化专题课程，满足开发者不同阶段的学习需求，快速提升Ascend C算子开发技术。无论你是零基础入门还是进阶提升，都能在这里找到适合自己的学习路径。完成Ascend C算子中级认证和社区任务，即可领取精美证书，更有机会赢取华为手机、平板、开发板等大奖。

报名链接： https://www.hiascend.com/developer/activities/cann20252


一、CANN官方Sample仓介绍

1.1 Sample仓库概述

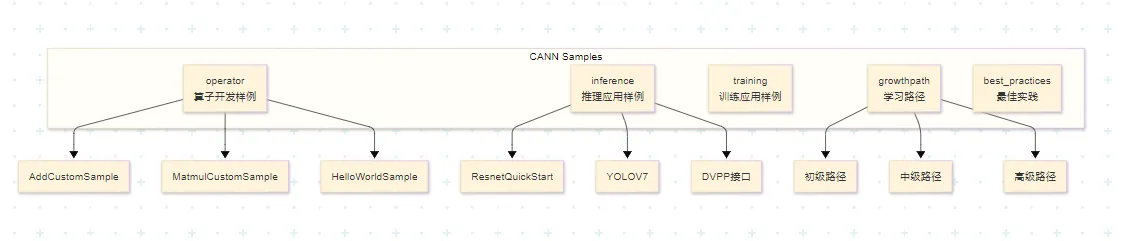

昇腾官方Sample仓库（Ascend/samples）是CANN开发者的宝贵资源库，提供了丰富的代码样例覆盖多种应用场景：

仓库地址：

  1. Gitee：https://gitee.com/ascend/samples
  2. GitHub：https://github.com/Ascend/samples

1.2 算子开发样例目录结构

算子开发相关样例位于 /operator/ascendc/ 目录下：

operator/ascendc/
├── 0_introduction # 简单示例，适合初学者
├── 1_utilities # 编译工程、调试功能
├── 2_features # Ascend C特性展示
├── 3_libraries # 数学库、激活函数等
├── 4_best_practices # 最佳实践示例
└── tutorials/ # 教学样例
    ├── AddCustomSample # Add算子入门样例
    ├── HelloWorldSample # 调用结构演示
    └── MatmulCustomSample # 矩阵乘算子样例

1.3 样例特点对比

样例名称

难度级别

涉及技术

适用场景

HelloWorldSample

入门

核函数调用结构

理解基本框架

AddCustomSample

初级

Vector计算、流水线

学习基础算子

MatmulCustomSample

中级

Cube计算、Tiling

矩阵运算优化

MatmulLeakyReluCustomSample

高级

Cube+Vector融合

复合算子开发


二、环境准备与样例获取

2.1 环境准备清单

开发Ascend C算子需要准备以下环境：

# 1. 硬件环境
# - 昇腾AI处理器（如Ascend 910/310等）
# 或
# - 华为云ModelArts平台（Ascend 910实例）

# 2. 软件环境
# - CANN软件包（推荐8.0及以上版本）
# - 毕昇编译器（用于算子编译）
# - CMake 3.5.1+
# - GCC 7.3.0+

# 3. 设置环境变量
source /usr/local/Ascend/ascend-toolkit/set_env.sh

版本配套说明：

CANN Samples仓库会为不同CANN版本创建对应的标签（Tag），使用时需要注意版本配套关系：

Samples标签

CANN版本

发布时间

v0.2-8.0.0.beta1

CANN 8.0.0

2024/03

v0.9.0

CANN 7.0

2023/03

master

最新开发版

持续更新

建议： 生产环境使用配套的Tag版本，开发学习可使用master分支。

2.2 获取Sample代码

# 方式一：使用Git克隆（推荐）
git clone https://gitee.com/ascend/samples.git

# 方式二：下载指定版本的压缩包
wget https://gitee.com/ascend/samples/repository/archive/v0.2-8.0.0.beta1.zip

# 方式三：直接浏览在线代码
# 访问 https://gitee.com/ascend/samples/tree/master/operator/ascendc/tutorials/AddCustomSample

2.3 样例目录解析

以AddCustomSample为例，样例目录结构如下：

AddCustomSample/
├── FrameworkLaunch/ # 框架调用方式
│ ├── AddCustom/ # 自定义算子工程
│ ├── AclNNInvocation/ # ACLNN接口调用
│ ├── OnnxInvocation/ # ONNX框架调用
│ └── TensorflowInvocation/ # TensorFlow框架调用
├── KernelLaunch/ # 内核直调方式
│ ├── AddKernelInvocation/ # 基础内核调用
│ ├── AddKernelInvocationTilingNeo/ # 带Tiling的内核调用
│ └── AddKernelInvocationNeo/ # 新版内核调用
├── README.md # 样例说明文档
└── run.sh # 一键编译运行脚本

两种调用方式对比：

调用方式

特点

使用场景

KernelLaunch

直接调用核函数，简单直观

快速验证、学习调试

FrameworkLaunch

通过框架调用算子，便于集成

实际项目开发


三、AddCustom算子样例复现

3.1 算子需求分析

Add算子是学习Ascend C编程的最佳入门案例，其规格如下：

数学表达式：

z = x + y

输入输出规格：

参数

类型

Shape

Format

x

half

(8, 2048)

ND

y

half

(8, 2048)

ND

z

half

(8, 2048)

ND

3.2 核函数代码解析

打开样例中的核心文件 add_custom.cpp：

#include "kernel_operator.h"
using namespace AscendC;

// 核函数定义
extern "C" __global__ __aicore__ void add_custom(GM_ADDR x, GM_ADDR y, GM_ADDR z)
{
    KernelAdd op;
    op.Init(x, y, z);
    op.Process();
}

// 算子类定义
class KernelAdd {
public:
    __aicore__ inline KernelAdd() {}

    // 初始化函数
    __aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z);

    // 核心处理函数
    __aicore__ inline void Process();

private:
    // 搬入函数
    __aicore__ inline void CopyIn(int32_t progress);

    // 计算函数
    __aicore__ inline void Compute(int32_t progress);

    // 搬出函数
    __aicore__ inline void CopyOut(int32_t progress);

private:
    // Pipe内存管理对象
    TPipe pipe;

    // 输入输出Queue队列
    TQue<QuePosition::VECIN, BUFFER_NUM> inQueueX, inQueueY;
    TQue<QuePosition::VECOUT, BUFFER_NUM> outQueueZ;

    // Global Tensor管理对象
    GlobalTensor<half> xGm, yGm, zGm;
};

关键概念解析：

  1. __global__：标识这是一个核函数，可被<<<>>>调用符调用
  2. __aicore__：标识该函数在AI Core上执行
  3. GM_ADDR：Global Memory地址类型宏，实际定义为 __gm__ uint8_t*
  4. 流水线范式：CopyIn → Compute → CopyOut 三阶段流水

3.3 Init函数详解

__aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z)
{
    // 多核并行：设置当前核的Global Memory地址
    // 每个核处理的数据块起始地址 = 基地址 + 当前核索引 * 块大小
    xGm.SetGlobalBuffer((__gm__ half*)x + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
    yGm.SetGlobalBuffer((__gm__ half*)y + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
    zGm.SetGlobalBuffer((__gm__ half*)z + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);

    // 通过Pipe为Queue分配内存
    // BUFFER_NUM = 2，开启Double Buffer
    pipe.InitBuffer(inQueueX, BUFFER_NUM, TILE_LENGTH * sizeof(half));
    pipe.InitBuffer(inQueueY, BUFFER_NUM, TILE_LENGTH * sizeof(half));
    pipe.InitBuffer(outQueueZ, BUFFER_NUM, TILE_LENGTH * sizeof(half));
}

数据切分示意图：

总数据量：8 × 2048
├── 多核切分：8个核，每核处理2048个元素
│ ├── Core 0: [0, 2048)
│ ├── Core 1: [2048, 4096)
│ └── ...
└── 单核Tiling：每核数据切分为16块（开启Double Buffer）
    ├── Tile 0: [0, 128)
    ├── Tile 1: [128, 256)
    └── ...

3.4 Process函数详解

__aicore__ inline void Process()
{
    // 循环次数 = Tile数量 × Buffer数量
    constexpr int32_t loopCount = TILE_NUM * BUFFER_NUM;

    for (int32_t i = 0; i < loopCount; i++) {
        CopyIn(i); // 搬入数据
        Compute(i); // 执行计算
        CopyOut(i); // 搬出结果
    }
}

3.5 CopyIn/Compute/CopyOut详解

// CopyIn：从Global Memory搬运数据到Local Memory
__aicore__ inline void CopyIn(int32_t progress)
{
    // 1. 从Queue分配Tensor
    LocalTensor<half> xLocal = inQueueX.AllocTensor<half>();
    LocalTensor<half> yLocal = inQueueY.AllocTensor<half>();

    // 2. 搬运数据
    DataCopy(xLocal, xGm[progress * TILE_LENGTH], TILE_LENGTH);
    DataCopy(yLocal, yGm[progress * TILE_LENGTH], TILE_LENGTH);

    // 3. 放入Queue
    inQueueX.EnQue(xLocal);
    inQueueY.EnQue(yLocal);
}

// Compute：执行矢量计算
__aicore__ inline void Compute(int32_t progress)
{
    // 1. 从Queue取出数据
    LocalTensor<half> xLocal = inQueueX.DeQue<half>();
    LocalTensor<half> yLocal = inQueueY.DeQue<half>();
    LocalTensor<half> zLocal = outQueueZ.AllocTensor<half>();

    // 2. 执行加法计算
    Add(zLocal, xLocal, yLocal, TILE_LENGTH);

    // 3. 结果放入Queue
    outQueueZ.EnQue<half>(zLocal);

    // 4. 释放输入Tensor
    inQueueX.FreeTensor(xLocal);
    inQueueY.FreeTensor(yLocal);
}

// CopyOut：从Local Memory搬运结果到Global Memory
__aicore__ inline void CopyOut(int32_t progress)
{
    // 1. 从Queue取出结果
    LocalTensor<half> zLocal = outQueueZ.DeQue<half>();

    // 2. 搬运到Global Memory
    DataCopy(zGm[progress * TILE_LENGTH], zLocal, TILE_LENGTH);

    // 3. 释放Tensor
    outQueueZ.FreeTensor(zLocal);
}

四、编译与运行

4.1 一键编译运行脚本

样例提供了便捷的 run.sh 脚本：

#!/bin/bash

# 用法：bash run.sh <kernel_name> <soc_version> <core_type> <run_mode>

# 参数说明：
# kernel_name: 算子名称，如 add_custom
# soc_version: AI处理器型号，如 ascend910、ascend310p
# core_type: 核心类型，AiCore 或 VectorCore
# run_mode: 运行模式，cpu 或 npu

# CPU模式运行（用于调试）
bash run.sh add_custom ascend910 AiCore cpu

# NPU模式运行（实际部署）
bash run.sh add_custom ascend910 AiCore npu

4.2 手动编译步骤

如需手动编译，可参考以下步骤：

# 1. 设置环境变量
source /usr/local/Ascend/ascend-toolkit/set_env.sh

# 2. 创建构建目录
mkdir build && cd build

# 3. 配置CMake
cmake .. -DCMAKE_CXX_COMPILER=g++ \
         -DCMAKE_C_COMPILER=gcc \
         -Dsoc_version=Ascend910

# 4. 编译
make

# 5. 运行
./add_custom

4.3 CMakeLists.txt解析

# 设置CANN包路径
set(ASCEND_PATH /usr/local/Ascend/ascend-toolkit/latest)

# 设置编译器
set(CMAKE_CXX_COMPILER ${ASCEND_PATH}/bin/arm-linux-gnueabihf-g++)
set(CMAKE_C_COMPILER ${ASCEND_PATH}/bin/arm-linux-gnueabihf-gcc)

# 添加Ascend C相关头文件
include_directories(
    ${ASCEND_PATH}/include
    ${ASCEND_PATH}/compiler/include
)

# 链接库
link_libraries(
    ${ASCEND_PATH}/lib64/libascend_kernel.so
    ${ASCEND_PATH}/lib64/libascend_cl.so
)

# 添加可执行文件
add_executable(add_custom main.cpp)

# 编译算子
ascend_compiler --kernel-name=add_custom \
                --soc-version=Ascend910 \
                add_custom.cpp -o add_custom.o

4.4 运行结果验证

样例使用md5校验来验证结果正确性：

# CPU模式运行结果
Running in cpu mode...
Input x md5sum: a1b2c3d4e5f6...
Input y md5sum: f6e5d4c3b2a1...
Output z md5sum: 123456789abc...
Expected z md5sum: 123456789abc...
Test PASSED!

# NPU模式运行结果
Running in npu mode...
Device ID: 0
Context created successfully
Kernel execution time: 0.123 ms
Output z md5sum: 123456789abc...
Expected z md5sum: 123456789abc...
Test PASSED!

五、修改样例实现自定义功能

5.1 修改目标：实现减法算子

基于Add算子样例，我们来实现一个减法算子（SubCustom）。

修改内容：

  1. 修改算子名称：add_custom → sub_custom
  2. 修改计算操作：Add → Sub
  3. 修改输入输出数据

5.2 修改核函数代码

创建新文件 sub_custom.cpp：

#include "kernel_operator.h"
using namespace AscendC;

// 修改核函数名称
extern "C" __global__ __aicore__ void sub_custom(GM_ADDR x, GM_ADDR y, GM_ADDR z)
{
    KernelSub op;
    op.Init(x, y, z);
    op.Process();
}

// 修改类名
class KernelSub {
public:
    __aicore__ inline KernelSub() {}

    __aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z);
    __aicore__ inline void Process();

private:
    __aicore__ inline void CopyIn(int32_t progress);
    __aicore__ inline void Compute(int32_t progress);
    __aicore__ inline void CopyOut(int32_t progress);

private:
    TPipe pipe;
    TQue<QuePosition::VECIN, BUFFER_NUM> inQueueX, inQueueY;
    TQue<QuePosition::VECOUT, BUFFER_NUM> outQueueZ;
    GlobalTensor<half> xGm, yGm, zGm;
};

// Init函数保持不变
__aicore__ inline void KernelSub::Init(GM_ADDR x, GM_ADDR y, GM_ADDR z)
{
    xGm.SetGlobalBuffer((__gm__ half*)x + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
    yGm.SetGlobalBuffer((__gm__ half*)y + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
    zGm.SetGlobalBuffer((__gm__ half*)z + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);

    pipe.InitBuffer(inQueueX, BUFFER_NUM, TILE_LENGTH * sizeof(half));
    pipe.InitBuffer(inQueueY, BUFFER_NUM, TILE_LENGTH * sizeof(half));
    pipe.InitBuffer(outQueueZ, BUFFER_NUM, TILE_LENGTH * sizeof(half));
}

// Process函数保持不变
__aicore__ inline void KernelSub::Process()
{
    constexpr int32_t loopCount = TILE_NUM * BUFFER_NUM;
    for (int32_t i = 0; i < loopCount; i++) {
        CopyIn(i);
        Compute(i);
        CopyOut(i);
    }
}

// CopyIn函数保持不变
__aicore__ inline void KernelSub::CopyIn(int32_t progress)
{
    LocalTensor<half> xLocal = inQueueX.AllocTensor<half>();
    LocalTensor<half> yLocal = inQueueY.AllocTensor<half>();
    DataCopy(xLocal, xGm[progress * TILE_LENGTH], TILE_LENGTH);
    DataCopy(yLocal, yGm[progress * TILE_LENGTH], TILE_LENGTH);
    inQueueX.EnQue(xLocal);
    inQueueY.EnQue(yLocal);
}

// Compute函数：修改为Sub操作
__aicore__ inline void KernelSub::Compute(int32_t progress)
{
    LocalTensor<half> xLocal = inQueueX.DeQue<half>();
    LocalTensor<half> yLocal = inQueueY.DeQue<half>();
    LocalTensor<half> zLocal = outQueueZ.AllocTensor<half>();

    // 修改：使用Sub接口代替Add
    Sub(zLocal, xLocal, yLocal, TILE_LENGTH);

    outQueueZ.EnQue<half>(zLocal);
    inQueueX.FreeTensor(xLocal);
    inQueueY.FreeTensor(yLocal);
}

// CopyOut函数保持不变
__aicore__ inline void KernelSub::CopyOut(int32_t progress)
{
    LocalTensor<half> zLocal = outQueueZ.DeQue<half>();
    DataCopy(zGm[progress * TILE_LENGTH], zLocal, TILE_LENGTH);
    outQueueZ.FreeTensor(zLocal);
}

5.3 修改Host侧调用代码

修改 main.cpp：

#include "acl/acl.h"
#include "add_custom.h" // 修改为 sub_custom.h

// CPU模式调用
#ifdef __CCE_KT_TEST__
int32_t main() {
    size_t inputByteSize = 8 * 2048 * sizeof(uint16_t);
    size_t outputByteSize = 8 * 2048 * sizeof(uint16_t);
    uint32_t blockDim = 8;

    uint8_t* x = (uint8_t*)AscendC::GmAlloc(inputByteSize);
    uint8_t* y = (uint8_t*)AscendC::GmAlloc(inputByteSize);
    uint8_t* z = (uint8_t*)AscendC::GmAlloc(outputByteSize);

    ReadFile("./input/input_x.bin", inputByteSize, x, inputByteSize);
    ReadFile("./input/input_y.bin", inputByteSize, y, inputByteSize);

    AscendC::SetKernelMode(KernelMode::AIV_MODE);

    // 修改函数名
    ICPU_RUN_KF(sub_custom, blockDim, x, y, z);

    WriteFile("./output/output_z.bin", z, outputByteSize);

    AscendC::GmFree((void *)x);
    AscendC::GmFree((void *)y);
    AscendC::GmFree((void *)z);

    return 0;
}

// NPU模式调用
#else
int32_t main() {
    size_t inputByteSize = 8 * 2048 * sizeof(uint16_t);
    size_t outputByteSize = 8 * 2048 * sizeof(uint16_t);
    uint32_t blockDim = 8;

    // AscendCL初始化
    CHECK_ACL(aclInit(nullptr));

    aclrtContext context;
    int32_t deviceId = 0;
    CHECK_ACL(aclrtSetDevice(deviceId));
    CHECK_ACL(aclrtCreateContext(&context, deviceId));

    aclrtStream stream = nullptr;
    CHECK_ACL(aclrtCreateStream(&stream));

    // 分配内存
    uint8_t *xHost, *yHost, *zHost;
    uint8_t *xDevice, *yDevice, *zDevice;

    CHECK_ACL(aclrtMallocHost((void**)(&xHost), inputByteSize));
    CHECK_ACL(aclrtMallocHost((void**)(&yHost), inputByteSize));
    CHECK_ACL(aclrtMallocHost((void**)(&zHost), outputByteSize));

    CHECK_ACL(aclrtMalloc((void**)&xDevice, inputByteSize, ACL_MEM_MALLOC_HUGE_FIRST));
    CHECK_ACL(aclrtMalloc((void**)&yDevice, inputByteSize, ACL_MEM_MALLOC_HUGE_FIRST));
    CHECK_ACL(aclrtMalloc((void**)&zDevice, outputByteSize, ACL_MEM_MALLOC_HUGE_FIRST));

    // 初始化输入数据
    ReadFile("./input/input_x.bin", inputByteSize, xHost, inputByteSize);
    ReadFile("./input/input_y.bin", inputByteSize, yHost, inputByteSize);

    CHECK_ACL(aclrtMemcpy(xDevice, inputByteSize, xHost, inputByteSize, ACL_MEMCPY_HOST_TO_DEVICE));
    CHECK_ACL(aclrtMemcpy(yDevice, inputByteSize, yHost, inputByteSize, ACL_MEMCPY_HOST_TO_DEVICE));

    // 调用核函数
    sub_custom_do(blockDim, nullptr, stream, xDevice, yDevice, zDevice);

    CHECK_ACL(aclrtSynchronizeStream(stream));

    // 获取结果
    CHECK_ACL(aclrtMemcpy(zHost, outputByteSize, zDevice, outputByteSize, ACL_MEMCPY_DEVICE_TO_HOST));
    WriteFile("./output/output_z.bin", zHost, outputByteSize);

    // 释放资源
    CHECK_ACL(aclrtFree(xDevice));
    CHECK_ACL(aclrtFree(yDevice));
    CHECK_ACL(aclrtFree(zDevice));
    CHECK_ACL(aclrtFreeHost(xHost));
    CHECK_ACL(aclrtFreeHost(yHost));
    CHECK_ACL(aclrtFreeHost(zHost));
    CHECK_ACL(aclrtDestroyStream(stream));
    CHECK_ACL(aclrtDestroyContext(context));
    CHECK_ACL(aclrtResetDevice(deviceId));
    CHECK_ACL(aclFinalize());

    return 0;
}
#endif

5.4 修改CMakeLists.txt

# 修改算子名称
set(KERNEL_NAME sub_custom)

# 修改核函数编译
ascend_compiler --kernel-name=${KERNEL_NAME} \
                --soc-version=Ascend910 \
                sub_custom.cpp -o ${KERNEL_NAME}.o

# 修改可执行文件
add_executable(${KERNEL_NAME} main.cpp)

# 修改头文件依赖
target_include_directories(${KERNEL_NAME} PRIVATE ${CMAKE_CURRENT_SOURCE_DIR})

5.5 生成测试数据

修改 generate_data.py：

import numpy as np

# 设置随机种子保证可复现
np.random.seed(42)

# 生成输入数据
x = np.random.randn(8, 2048).astype(np.float16)
y = np.random.randn(8, 2048).astype(np.float16)

# 计算期望输出（减法）
z_expected = x - y

# 保存为二进制文件
x.tofile('./input/input_x.bin')
y.tofile('./input/input_y.bin')
z_expected.tofile('./output/output_z_expected.bin')

print(f"Input x shape: {x.shape}, dtype: {x.dtype}")
print(f"Input y shape: {y.shape}, dtype: {y.dtype}")
print(f"Expected output shape: {z_expected.shape}, dtype: {z_expected.dtype}")
print(f"x range: [{x.min():.4f}, {x.max():.4f}]")
print(f"y range: [{y.min():.4f}, {y.max():.4f}]")
print(f"z range: [{z_expected.min():.4f}, {z_expected.max():.4f}]")

5.6 编译运行验证

# CPU模式验证
bash run.sh sub_custom ascend910 AiCore cpu

# 预期输出
Running in cpu mode...
Generating test data...
Input data generated
Running kernel...
Output saved to ./output/output_z.bin
Verifying results...
MD5 checksum matches!
Test PASSED!

# NPU模式验证
bash run.sh sub_custom ascend910 AiCore npu

# 预期输出
Running in npu mode...
Device initialized
Context created
Stream created
Data copied to device
Kernel launched
Execution time: 0.089 ms
Data copied back to host
Verifying results...
MD5 checksum matches!
Test PASSED!

六、进阶修改：实现带Tiling的动态Shape算子

6.1 Tiling机制简介

Tiling是Ascend C算子性能优化的关键技术，通过合理的数据分块提升计算效率。

Tiling参数结构体：

// add_custom_tiling.h
namespace optiling {
struct AddCustomTilingData {
    int32_t totalLength; // 总数据长度
    int32_t blockDim; // 使用的核数
    int32_t tileLength; // 每个核处理的长度
};
}

6.2 实现动态Shape算子

修改算子支持动态输入shape：

// 动态Shape版本的核函数
extern "C" __global__ __aicore__ void add_custom_tiling(
    GM_ADDR x,
    GM_ADDR y,
    GM_ADDR z,
    GM_ADDR tiling_data)
{
    // 从GM中读取Tiling参数
    auto tiling = reinterpret_cast<optiling::AddCustomTilingData*>(tiling_data);

    KernelAddTiling op;
    op.Init(x, y, z, tiling);
    op.Process();
}

class KernelAddTiling {
public:
    __aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z,
                               optiling::AddCustomTilingData* tiling) {
        // 使用Tiling参数设置数据长度
        uint32_t blockLength = tiling->totalLength / tiling->blockDim;

        xGm.SetGlobalBuffer((__gm__ half*)x + blockLength * GetBlockIdx(), blockLength);
        yGm.SetGlobalBuffer((__gm__ half*)y + blockLength * GetBlockIdx(), blockLength);
        zGm.SetGlobalBuffer((__gm__ half*)z + blockLength * GetBlockIdx(), blockLength);

        // 动态计算Tile数量
        tileNum = (blockLength + TILE_LENGTH - 1) / TILE_LENGTH;

        pipe.InitBuffer(inQueueX, BUFFER_NUM, TILE_LENGTH * sizeof(half));
        pipe.InitBuffer(inQueueY, BUFFER_NUM, TILE_LENGTH * sizeof(half));
        pipe.InitBuffer(outQueueZ, BUFFER_NUM, TILE_LENGTH * sizeof(half));
    }

    __aicore__ inline void Process() {
        for (int32_t i = 0; i < tileNum * BUFFER_NUM; i++) {
            CopyIn(i);
            Compute(i);
            CopyOut(i);
        }
    }

    // ... CopyIn, Compute, CopyOut 类似之前实现

private:
    uint32_t tileNum;
    TPipe pipe;
    TQue<QuePosition::VECIN, BUFFER_NUM> inQueueX, inQueueY;
    TQue<QuePosition::VECOUT, BUFFER_NUM> outQueueZ;
    GlobalTensor<half> xGm, yGm, zGm;
};

6.3 Host侧Tiling参数构造

// main.cpp
int32_t main(int32_t argc, char* argv[]) {
    // 从命令行参数获取shape
    int32_t M = atoi(argv[1]);
    int32_t N = atoi(argv[2]);
    int32_t totalLength = M * N;

    // 获取物理核数
    uint32_t blockDim = GetCoreNumAiv();

    // 构造Tiling参数
    optiling::AddCustomTilingData tiling;
    tiling.totalLength = totalLength;
    tiling.blockDim = blockDim;
    tiling.tileLength = (totalLength + blockDim - 1) / blockDim;

    // 分配Tiling数据内存
    size_t tilingSize = sizeof(optiling::AddCustomTilingData);
    uint8_t* tilingHost;
    uint8_t* tilingDevice;

    aclrtMallocHost((void**)(&tilingHost), tilingSize);
    aclrtMalloc((void**)&tilingDevice, tilingSize, ACL_MEM_MALLOC_HUGE_FIRST);

    memcpy(tilingHost, &tiling, tilingSize);
    aclrtMemcpy(tilingDevice, tilingSize, tilingHost, tilingSize,
                ACL_MEMCPY_HOST_TO_DEVICE);

    // 调用核函数
    add_custom_tiling_do(blockDim, nullptr, stream,
                        xDevice, yDevice, zDevice, tilingDevice);

    // ... 后续处理
}

七、常见问题与解决方法

7.1 编译相关问题

问题1：找不到ascend_compiler命令

错误信息：bash: ascend_compiler: command not found

解决方案：

# 检查环境变量
echo $ASCEND_TOOLKIT_HOME

# 重新设置环境变量
source /usr/local/Ascend/ascend-toolkit/set_env.sh

# 或使用完整路径
/usr/local/Ascend/ascend-toolkit/latest/compiler/bin/ascend_compiler

问题2：链接错误

错误信息：undefined reference to 'aclInit'

解决方案：

# 在CMakeLists.txt中添加正确的库路径
link_directories(${ASCEND_PATH}/lib64)
link_libraries(ascend_cl)

7.2 运行时问题

问题3：设备初始化失败

错误信息：ACL_ERROR_INVALID_PARAM, errorCode: 100006

解决方案：

# 检查设备状态
npu-smi info

# 确保设备未被占用
# 检查环境变量
echo $ASCEND_VISIBLE_DEVICES

问题4：结果校验失败

错误信息：MD5 checksum mismatch

排查步骤：

# 1. 检查输入数据
hexdump -C input/input_x.bin | head -20

# 2. 检查输出数据
hexdump -C output/output_z.bin | head -20

# 3. 使用numpy验证
python3 << EOF
import numpy as np
x = np.fromfile('input/input_x.bin', dtype=np.float16)
y = np.fromfile('input/input_y.bin', dtype=np.float16)
z_expected = x + y
z_actual = np.fromfile('output/output_z.bin', dtype=np.float16)
print("Max diff:", np.max(np.abs(z_expected - z_actual)))
EOF

7.3 性能问题

问题5：算子执行速度慢

优化建议：

优化方向

具体方法

预期提升

多核并行

增加blockDim到物理核数

2-8x

Double Buffer

设置BUFFER_NUM=2

1.5-2x

数据对齐

确保地址32字节对齐

10-20%

向量化

使用矢量接口

3-5x

// 性能优化示例
constexpr int32_t BUFFER_NUM = 2; // Double Buffer
constexpr int32_t TILE_LENGTH = 256; // 增大Tile大小

// 使用多核
uint32_t blockDim = GetCoreNumAiv();
context->SetBlockDim(blockDim);

八、最佳实践总结

8.1 开发流程规范

推荐的Ascend C算子开发流程：

8.2 代码规范建议

命名规范：

// 核函数命名：<算子名>_custom
extern "C" __global__ __aicore__ void add_custom(...);

// 类命名：Kernel + <算子名>
class KernelAdd { };

// 成员函数：Init, Process
__aicore__ inline void Init(...);
__aicore__ inline void Process();

注释规范：

/**
 * @brief Add算子核函数
 * @param x 输入矩阵x的Global Memory地址
 * @param y 输入矩阵y的Global Memory地址
 * @param z 输出矩阵z的Global Memory地址
 * @note 支持的数据类型：half
 * @note 支持的shape：(8, 2048)
 */
extern "C" __global__ __aicore__ void add_custom(
    GM_ADDR x, GM_ADDR y, GM_ADDR z);

8.3 调试技巧

1. 使用CPU模式快速验证：

# CPU模式编译运行，便于使用GDB调试
bash run.sh add_custom ascend910 AiCore cpu

# 使用GDB调试
gdb --args ./add_custom

2. 使用日志输出定位问题：

// Ascend C提供了printf支持
#ifdef DEBUG
printf("Core %d: processing tile %d\n", GetBlockIdx(), progress);
#endif

3. 使用msProf进行性能分析：

# 采集Profiling数据
msprof --application="./add_custom" \
       --output="./profiling_data" \
       --profiling-options=op

九、总结与展望

9.1 学习要点回顾

本文通过手把手教学的方式，完成了基于CANN官方Sample仓的Ascend C算子案例复现与修改：

1. Sample仓库使用：

  1. 掌握了仓库结构和样例获取方法
  2. 理解了版本配套关系

2. Add算子复现：

  1. 理解了核函数结构
  2. 掌握了流水线编程范式
  3. 学会了编译运行流程

3. 自定义修改：

  1. 实现了Sub算子
  2. 掌握了动态Shape支持
  3. 学会了性能优化方法

9.2 进阶学习路径

初级阶段：

  1. 完成HelloWorldSample和AddCustomSample
  2. 理解基本编程范式
  3. 掌握编译调试流程

中级阶段：

  1. 学习MatmulCustomSample
  2. 掌握Tiling策略
  3. 理解性能优化方法

高级阶段：

  1. 学习融合算子开发
  2. 掌握复杂算子实现
  3. 深入理解硬件架构

9.3 参考资源

官方文档：

  1. Ascend C API参考：https://www.hiascend.com/document/detail/zh/CANNCommunityEdition/850alpha002/apiref/ascendcopapi/
  2. Ascend C最佳实践：https://www.hiascend.com/document/detail/zh/CANNCommunityEdition/850alpha002/opdevg/ascendcbestP/

代码仓库：

  1. CANN Samples：https://gitee.com/ascend/samples
  2. Ascend C信息专区：https://www.hiascend.com/ascend-c

训练营：

  1. 2025昇腾CANN训练营：https://www.hiascend.com/developer/activities/cann20252

讨论问题

  1. 如何基于AddCustomSample实现一个支持多种数据类型（half/float/int32）的通用Add算子？
  2. 在实现大矩阵乘法算子时，如何设计最优的Tiling策略？
  3. 面对新兴的大模型场景，Ascend C算子开发有哪些新的挑战和机遇？

本文基于CANN 8.5.0版本编写，如有更新请参考昇腾社区最新官方文档。

声明：该内容由作者自行发布，观点内容仅供参考，不代表平台立场；如有侵权，请联系平台删除。
标签：
模型训练
模型优化
工程化部署
开发平台与工具
