PBR 光照模型中的菲涅尔效应 (Fresnel) 深度解析

前言：为什么“菲涅尔”是 TA 面试的守门员？

我平时研究美术时最喜欢问的一个问题就是：“请解释一下菲涅尔效应，并写出它在游戏引擎中常用的近似公式。”这个问题之所以经典，是因为它连接了美术观察（现象）与底层代码（数学）。 很多候选人能背出“边缘反光变强”，但一旦问到“金属和非金属的 F0 有什么区别？”或者“粗糙度如何影响菲涅尔？”，就会支支吾吾。渲染管线（如 UE 5.5 或 Unity 6 HDRP）中，PBR 早已是标配。理解菲涅尔，是理解“物体为什么看起来真实”的第一步。

1. 通俗理解：从“平静的湖面”说起

不要上来就甩数学公式，先用物理现象建立直觉。

核心现象： 视线与表面的夹角越小（越平行），反射越强；夹角越大（越垂直），反射越弱。

最经典的例子——湖面：

• 低头看脚下的水面（垂直视角）：你是能看到水底的沙石、游鱼的。这时候水主要表现为折射（透射），反射很弱。
• 抬头看远处的湖面（掠射视角）：你看不见水底，只能看到倒映的天空和夕阳。这时候水主要表现为镜面反射，反射极强。

这就是菲涅尔效应：反射率不是固定的，它取决于观察角度。

在 PBR 材质中，这意味着：任何物体，哪怕是烂泥巴、黑纸板，在轮廓边缘（Grazing Angle）都有接近 100% 的反光。 很多模型看起来像“塑料”，就是因为没有正确处理这个边缘的高光。

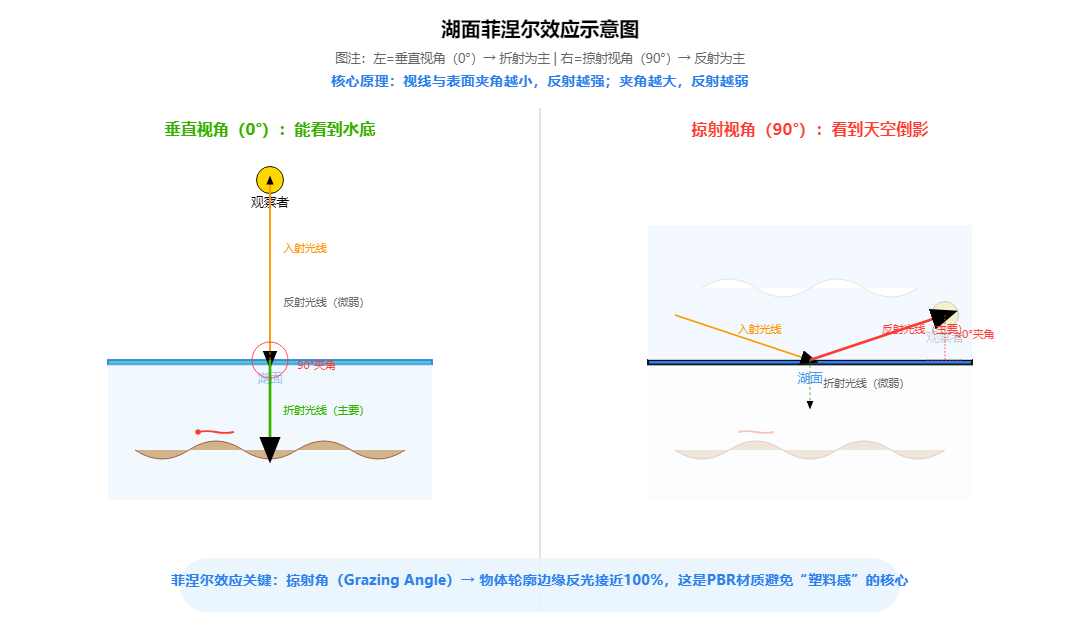

• 图注：左侧展示垂直视角（0°）光线大部分折射入水；右侧展示掠射视角（90°）光线大部分被反射。
• 目的：用物理直觉打底，解释“掠射角”概念。

2. 物理核心：F0 与“金属/非金属”的分野

面试中经常挖的坑在这里：既然所有物体边缘都反光，那为什么金子看起来像金子，塑料看起来像塑料？

这就引入了 $F_0$ (Base Reflectivity) 的概念。 $F_0$ 指的是：当视线垂直于表面（0度角）时的基础反射率。

非金属 (Dielectrics)

• 特征：绝缘体（塑料、木头、皮肤、水）。
• $F_0$ 数值：非常低且稳定，通常在 0.02 ~ 0.05 之间（线性空间）。
• 颜色：非金属的镜面反射是没有颜色的（白光照上去，反回来还是白光）。
• 面试金句：“在 Shader 中，非金属的 Specular Color 通常硬编码为 0.04。”

金属 (Conductors)

• 特征：导体（金、银、铜）。
• $F_0$ 数值：非常高，通常在 0.5 ~ 1.0 之间。
• 颜色：金属的反射带有颜色（金子反射黄色，铜反射橙色）。金属没有漫反射（Diffuse 为黑），它看起来的颜色全靠反射。

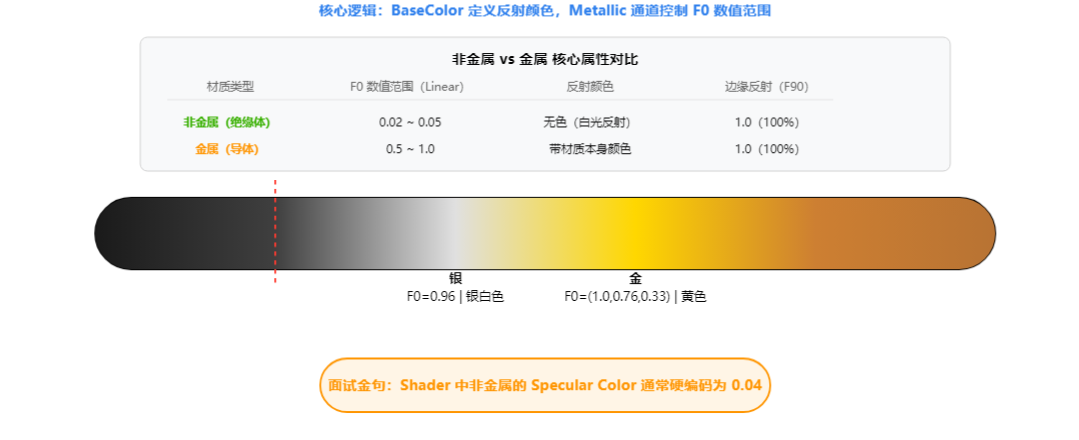

• 图注：一张色谱图，展示了从非金属的深灰色（0.04）跨越到金属的高饱和度颜色（Gold/Copper）。
• 目的：强调 PBR 流程中 BaseColor 与 Metallic 通道的配合逻辑。

3. 数学公式：Schlick 近似 (Schlick's Approximation)

这是 TA 面试的必考题。完整的菲涅尔方程极其复杂（涉及复折射率），在游戏渲染中，我们使用的是 Christophe Schlick 在 1994 年提出的近似公式。

// HLSL 代码片段
float3 FresnelSchlick(float cosTheta, float3 F0)
{
    // Pow 5 是为了模拟那个陡峭的边缘曲线
    // clamp 是为了防止 cosTheta 越界
    return F0 + (1.0 - F0) * pow(1.0 - clamp(cosTheta, 0.0, 1.0), 5.0);
}

为什么是 5 次方？

你可以尝试在 Shader Graph 里把 5 改成 1 或 2。你会发现反光过渡变得非常“肉”，没有那种只有边缘才亮的感觉。5 次方 是为了让反射率在大部分角度保持 $F_0$ 的水平，只有在接近 90 度时才急剧飙升到 1。

• 图注：X 轴为入射角（0-90度），Y 轴为反射率。曲线展示了从 F0 平缓过渡，最后在 90 度陡峭上升至 1.0 的过程。
• 目的：通过函数图像加深对“5次方”的理解。

4. 进阶考点：粗糙度 (Roughness) 对菲涅尔的影响

如果觉得你基础不错，通常会追问：“如果不光滑，表面很粗糙，菲涅尔效应会有变化吗？”

答案是：有，而且很大。

在微表面理论（Microfacet Theory）中，如果表面极其粗糙（Roughness = 1.0），光线会在微小的凹凸中被多次反弹和遮挡，导致边缘原本应该很强的菲涅尔反射变得“暗淡”和“模糊”。

通俗解释： 如果你是一个完美的镜面球，边缘是 100% 反光。 如果你是一个粗糙的水泥球，边缘的反光会被粗糙度“吃掉”，不会亮得那么刺眼。这叫 Fresnel Dimming。

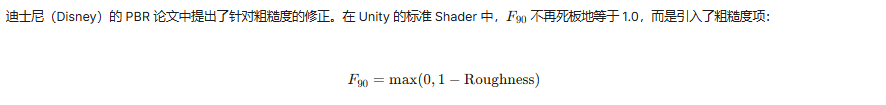

5. 实战中的避坑指南 (Troubleshooting)

作为 TA，在项目中经常要解决美术的“玄学”问题。以下是几个与菲涅尔相关的常见 Bug,一定要注意避坑：

坑 1：金属看起来像黑洞

• 现象：美术画了一个纯金的材质，但在阴影里看起来是黑色的。
• 原因：金属没有漫反射（Diffuse），全靠反射（Specular）。如果在阴影里，或者没有放置 Reflection Probe（反射探针），金属就没有东西可以反射，自然就是黑的。
• 解法：确保场景有环境光（Skybox/IBL）和反射探针。

坑 2：衣服边缘有奇怪的白边

• 现象：角色衣服材质明明是布料，但在逆光下边缘泛白，像塑料雨衣。
• 原因：布料（Cloth）材质通常需要特殊的 Shader（如 Sheen / Velvet），普通的 PBR Shader 默认有菲涅尔高光，对布料来说太强了。
• 解法：使用专门的 Cloth Shader，或者人为降低该材质的 Specular 强度，甚至使用 Fuzz 项来模拟绒毛的逆光效果。

结语：数学是美术的骨架

菲涅尔效应（Fresnel Effect）是 PBR 流程中“能量守恒”的关键一环。它保证了物体不会反射比入射光更多的能量，也保证了材质在不同角度下的物理真实感。对于想要进阶 TA 的同学，不要只停留在“会连节点”的层面。去推导一遍 Schlick 公式，去观察身边的玻璃杯和金属勺子，理解物理与数学的对应关系。记住：图形学的终极目标，就是用最省钱的数学公式，去欺骗人类的眼睛。
